Il Cartiglio

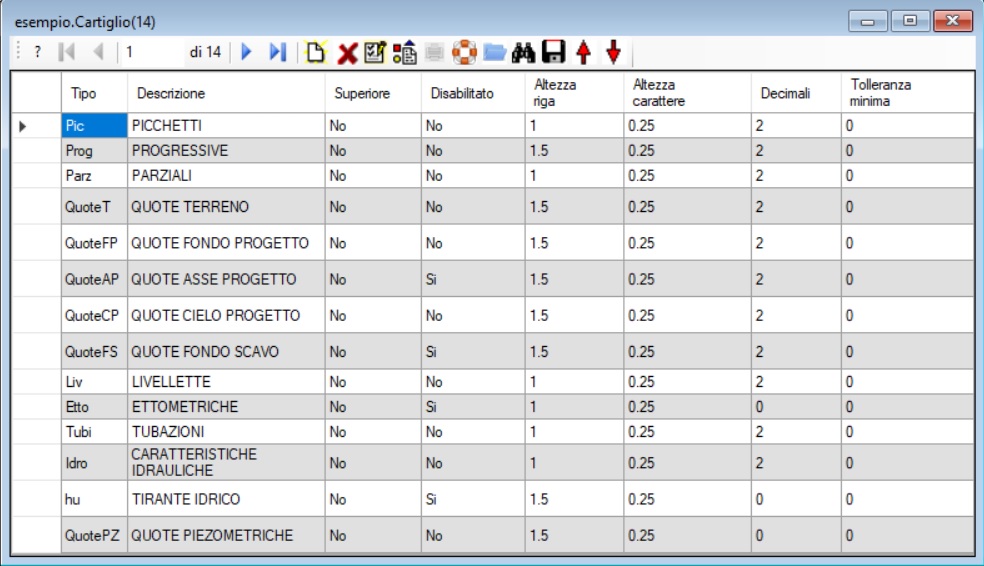

La lista presenta tutte le righe del cartiglio disponibili nel
profilo.
Per editare un elemento della lista basta fare doppio-click con il
mouse su una riga e apparirà la scheda dell'elemento.
E' possibile selezionare più elementi ed effettuare una modifica multipla utilizzando il
menù contestuale (pulsante destro del mouse) ad esempio per
disabilitarle.
Le colonne possono essere allargate con il mouse, ordinate cliccando
sul titolo.
Nella lista sono presenti sia le righe del cartiglio inferiore che
superiore (con l'ordine in cui si vedranno nel layout del profilo).
Per vedere solo quelle superiori o solo quelle inferiori è sufficiente
posizionarsi su di una cella che abbia ad esempio Superiore=No
ed impostare il filtro = con il menù contestuale (pulsante destro del
mouse) in modo da visualizzare solo le righe che soddisfano
a questo criterio. Ricordarsi sempre di disattivare il filtro (nel
titolo della lista viene indicata la presenza di un filtro
attivo).
La scheda dell'elemento del cartiglio consente di accedere alle
proprietà di un elemento del cartiglio.
Il
cartiglio è costituito da una
lista di righe che possono essere
visualizzate superiormente o inferiormente rispetto al disegno del
profilo.
Le righe sono di vario tipo in modo da consentire la visualizzazione
sul profilo di informazioni del modello in modo ordinato.
Le righe possono essere disabilitate temporaneamente e pertanto non
verranno generate nel layout.
Se alla riga è associata anche una linea del disegno, perchè lo prevede
il tipo, allora è possibile definite il colore ed il tipo della linea.
Esiste un unico cartiglio per tutti i profili del modello.
Per rappresentare profili con cartigli diversi all'interno dello stesso
modello di rete è necessario salvare il cartiglio e caricarne uno
diverso utilizzando il comando importa dati.
Le proprietà vengono riproposte in sezioni che possono
essere iconizzate per lasciare spazio alle altre sezioni:
Generale
- Tipo:
consente di impostare il tipo di riga del cartiglio
- Descrizione:
consente di impostare la descrizione della riga
- Superiore:
consente di impostare se la riga deve essere superiore o inferiore
- Disabilitato:
consente di abilitare/disabilitare la riga
- Altezza riga:
consente di impostare l'altezza della riga
- Altezza carattere:
consente di impostare l'altezza del carattere della riga
- Decimali:
consente di impostare il numero di decimali
- Tolleranza minima:
consente di impostare una tolleranza minima
