Laminazione invaso impermeabile

Uno degli interventi adatti a laminare la portata di piena è quello dell'invaso impermeabile.

L'invaso è rappresentato da un determinato volume (rettangolare o circolare) che viene fatto invasare con la  portata di piena. Tale portata aumenterà il livello del serbatoio che attraverso il sistema di scarico selezionato dall'utente convoglierà nel ricettore finale una portata determinata.

La scheda consente di calcolare il massimo volume di invaso nel tempo e la corrispondente altezza Hmax che si crea nel serbatoio, legato ad un evento di pioggia di durata tp.
L'utente inserisce i parametri "a" ed "n" della legge di probabilità pluviometrica, per un determinato periodo di ritorno,  e la durata di pioggia.

Se le dimensioni del serbatoio non sono compatibili con l'altezza Hmax e con il Volume max calcolati occorrerà ridimensionare il serbatoio.

E' possibile scegliere tra le seguenti tipologie di efflusso:

 - portata costante:   viene considerata in uscita una portata costante in l/s in funzione della superficie del bacino drenato

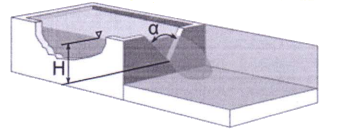

 - stramazzo Thompson:


   -coefficiente di efflusso (default 0.6)
   -inclinazione delle sponde (default 5°)
   -altezza della soglia (default 0)

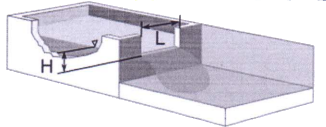

 - stramazzo Bazin:



   -coefficiente di efflusso (default 0.6)
   -altezza della soglia (default 0.3m)
   -altezza della soglia (default 0)

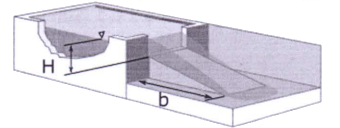

 - stramazzo a larga soglia:


   -coefficiente di efflusso (default 0.6)
   -larghezza della soglia (default 1m)
   -altezza della soglia (default 0)

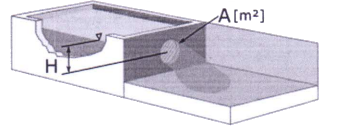

 - luce a battente circolare:


   -coefficiente di efflusso (default 0.6)
   -area bocca di uscita (default 0.3m)
   -posizione della soglia (default 1m)

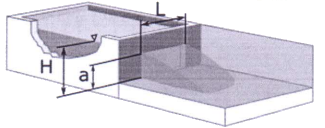

 - luce a battente sotto paratoia:


   -coefficiente di efflusso (default 0.6)
   -apertura paratoia (default 0.5m)
   -lunghezza della soglia (default 0.3m)


Il software  elabora uno ietogramma discretizzato di tipo Chicago.
In funzione del coefficiente di afflusso relativo all' area ricadente nella zona di intervento viene calcolato lo ietogramma netto.
Mediante il metodo della corrivazione, con IUH di tipo costante, è fornito l'idrogramma di piena Qe(t) entrante nell'invaso Qe(t).
In funzione del tipo di efflusso è calcolato l'idrogramma di piena uscente Qu(t).
Dall'equazione di continuità Qe(t) - Qu(t) = dW(t)/dt  si risale al volume massimo invasato.

Utilizzando il comando Calcola Volumi vengono visualizzati, in forma tabellare i seguenti risultati:

 - ietogramma
 - ietogramma netto
 - idrogramma di piena entrante
 - idrogramma di piena uscente
 - volume entrante
 - volume uscente

ed infine il volume invasato e la relativa altezza idrica massima.
